Виртуальный тренажёр сварки Кулибинец

1. Назначение

«Сварочный тренажёр Кулибинец» разработан для автоматизации деятельности по обучению сварочному производству учащихся учреждений начального и среднего профессионального образования, а так же для учебных центров промышленных предприятий.
Тренажер имеет малые габариты, легко транспортируется, не требует выделения специальное помещение для класса.

Виртуальный тренажёр сварки предназначается для:

• для обучения студентов базовым навыкам владения сварочным делом путем выработки правильных психомоторных привычек;
• умение выбирать и удерживать правильную длину дуги и ее ориентацию в пространстве;
• выбор сварочного тока;
• выбор длины и диаметра электрода;
• выбор металла заготовки;
• выбор типа заготовки;
• привлечения интереса к сварочному делу за счет использования современных технологий дополненной реальности, мобильных устройств;
• самоконтроля учащимися психомоторных характеристик в процессе выполнения учебных упражнений;
• экономии металла, сварочных расходных материалов, средств на обеспечение требований к помещению.

2. Описание

Тренажер позволяет осуществлять обучение сварке следующих видов в виртуальной реальности:

• электродуговая,
• полуавтоматическая MiG-MAG.

Возможен выбор различной геометрии и траектории движения держака:

• прямые линии;

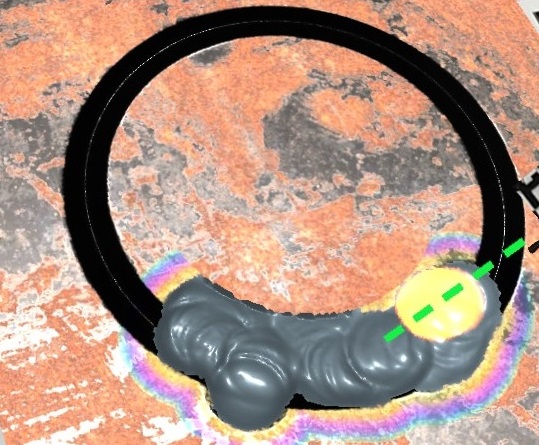

• окружности;

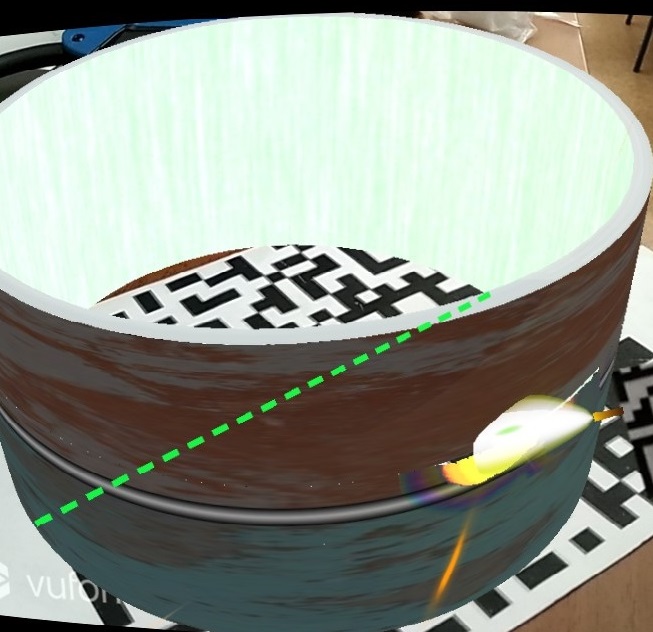

• трубы.

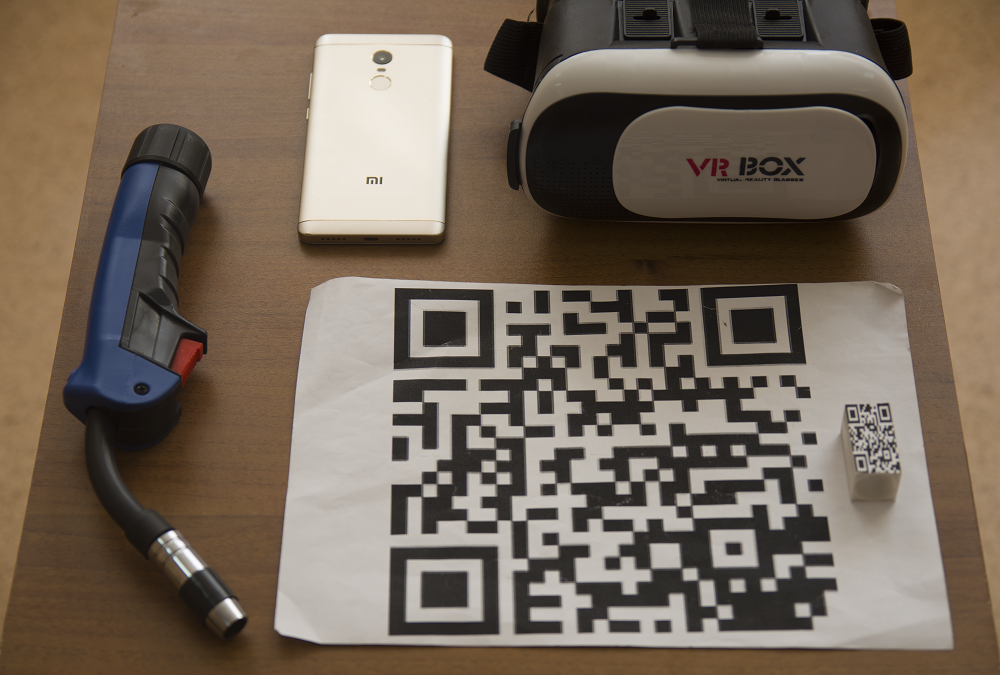

Виртуальный тренажёр сварки состоит из следующих компонентов:

• Смартфон на операционной системе Android с:
• поддержкой GLES 3.1, Shader Model 5;
• 4-х ядерным процессором;
• 4 ГБ оперативной памяти;
• доступом в интернет;
• видеокамерой.

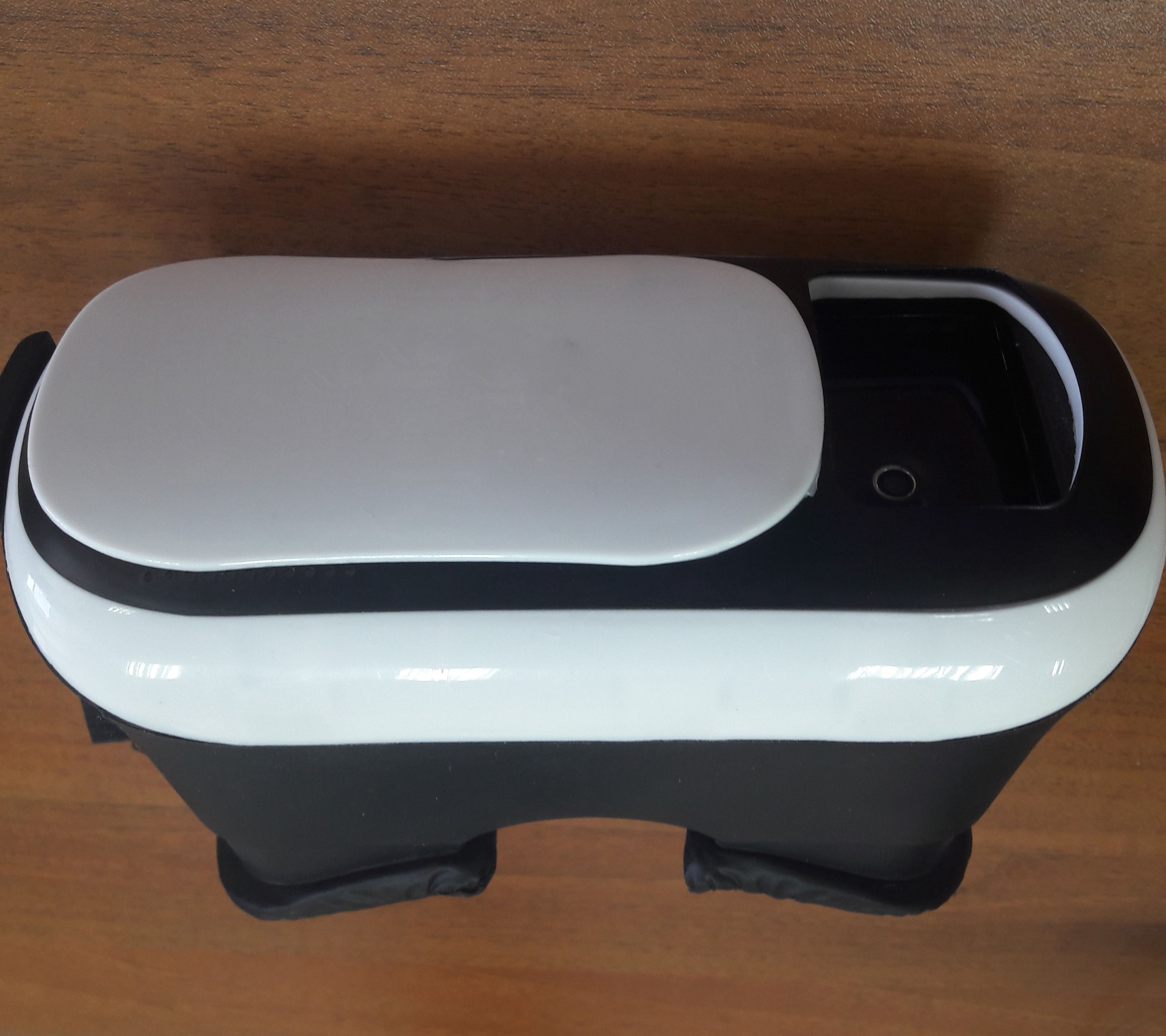

• Держатель для смартфона типа VRBox с регулировкой индивидуальных оптических характеристик;

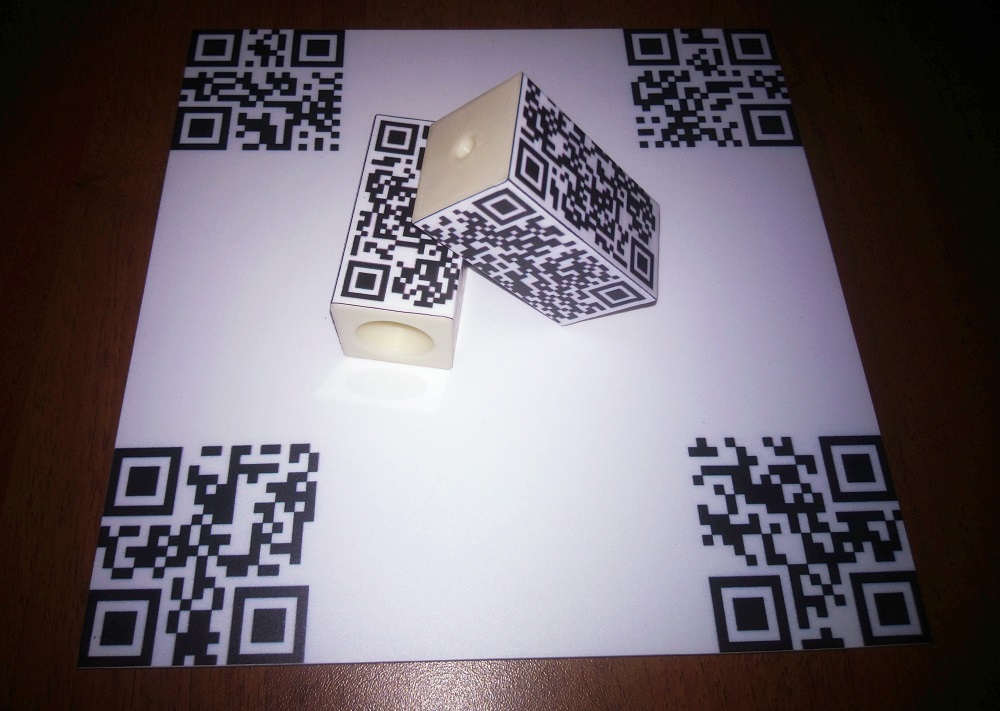

• Маркеры-держака и детали;

Обязательным требование к помещению и рабочему месту явялется наличие достаточное для работы камеры освещение белого цвета и наличие беспроводной сети internet.

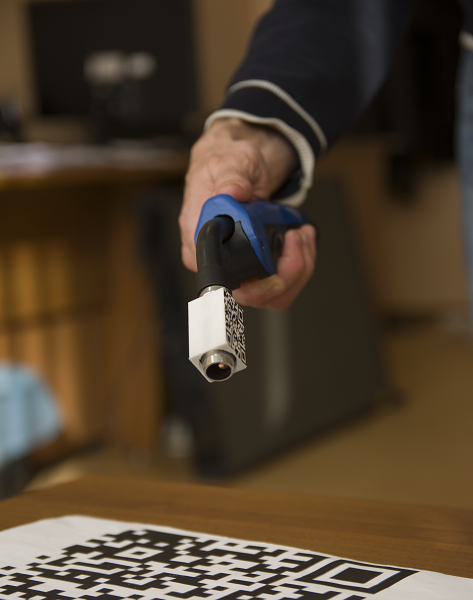

Имитация сварочных инструментов реализована при помощи маркера и держака от реального оборудования, использующегося в сварочном производстве.
Вы можете приобрести готовые пластиковые маркеры в нужном количесвте и/или распечатать изображение кода самостоятельно при необходимости.

В рамках конфигурации может быть поставлен локальный сервер, минимальные требования к нему следующие:
минимальная конфигурация на базе Linux/Apache. Пример Celeron+4Gb RAM+512Gb HDD+Ethernet.

Рабочее место преподавателя (опционально для поставки) представляет собой персональный компьютер (ПК), укомплектованный клавиатурой и манипулятором типа «мышь», включает в себя:

• системную плату (материнскую плату);
• центральный процессор: 64-разрядный (x64), 2 ядра, тактовая частота 2,9 ГГц;
• оперативную память (ОЗУ): объем 4 Gb;
• физическую память (жесткий диск): объем 100 Gb;
• звуковой контроллер: интегрированный в системную плату;
• Ethernet адаптер: стандарт IEEE группы 802.3, скорость передачи данных 10Mb/s;
• Видеокарта дискретная с поддержкой OpenGL версии 4.5, разрядность шины видеопамяти 32 bit, объем видеопамяти 1 Гб;
• блок питания мощностью 300 Вт;
• корпус;
• LED телевизор с диагональю 32 дюймов, разрешением экрана 1366x768 активных элементов отображения.

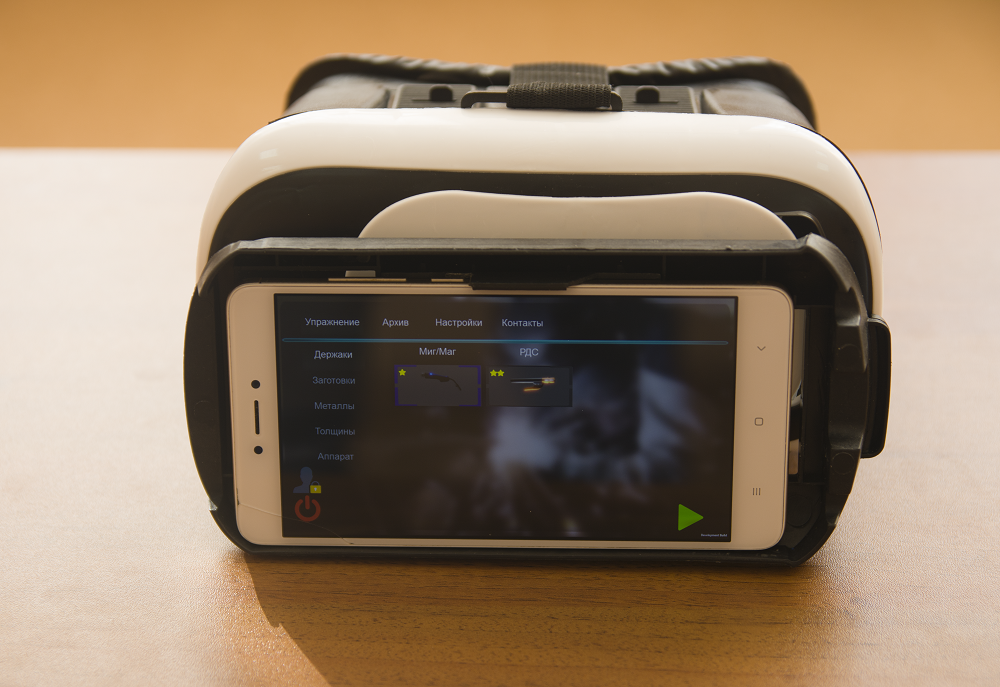

Шлем с телефоном обеспечивают трёхмерное виртуальное отображение элементов сварочного процесса и перечисленных выше объектов.

Ожидайте новый функционал
Холодная сварка чугуна и Газотермическое напыление

3. Результаты

По сравнению с зарубежными аналогами виртуальный тренажёр сварки имеет следующие функциональные преимущества и усовершенствования:

1. Формирование трёхмерного сварного шва.
   Данная функция позволяет достигнуть реалистичности сварки и производить оценку сварного шва по его внешнему виду после завершения учебного упражнения с учетом дефектов.
2. Функция оценки выполнения упражнения.
   На основании допусков упражнения и заданной методики оценки система автоматически формирует оценку учащемуся после выполнения учебного упражнения.
3. ПО сварочного тренажёра
   позволяет производить сварку не только в горизонтальной нижней плоскости нахождения сварных деталей, но и в вертикальном и потолочном положении, что расширяет набор первичных навыков учащихся.

4. Преимущества

Низкая цена при широких возможностях

По сравнению с зарубежными аналогами виртуальный тренажёр сварки имеет следующие функциональные преимущества и усовершенствования:

1. Тренажер не требует выделения помещения
   позволяет обучать в офисном помещении и учебном классе
2. Новые виды работ
   в ближайшем времени добавятся "Порошковое напыление металлов", "Холодная сварка чугуна", TIG
3. Минимум затрат на доступное оборудование
   цены на холдер, смартфон, держак сейчас в разы ниже специализированных комплексов
4. Техническая поддержка доступна и проста
   все можно решить удаленно и быстро.

В разработке участвуют преподаватели СПО и ВПО ВУЗов, используя и внедряя передовые технологии на тренажерном рынке

У вас особая специфика произвоства и сложные детали?
Мы можем создать нетривиальные заготовки, упражнения и включить в программу тренажеров.
